Самовсасывающие центробежные шламовые насосы SM и SX для навоза

Группа компаний «EcoStar» предлагает насосы для перекачки навоза, животноводческих стоков, тяжелых жидкостей, техической воды, шлама, пищевых и других отходов с содержанием до 20% твердых веществ. Основное их назначение - перекачка отходов или навоза в технологическом процессе из емкостей (хранилищ) на переработку или в очистные сооружения, а также подача отходов и навоза на поля в качестве удобрений. Предлагаемые группой компаний «EcoStar» модели насосов являются новым поколением фекальных насосов для перекачки навоза типа НЖН-200, НЖН-200А,  НЦИ-Ф-100, ННФ-200/20, АПН. Они обладают по сравнению с широко распространенными старыми типами более высокими техническими характеристиками, производительностью, сроком эксплуатации и меньшим весом.

Насосы SM или SX являются мощными самовсасывающими центробежными шламовыми насосоми с высотой подачи до 140 м и производительностью до 300 кубических метров. Рабочее колесо изготовлено со специального износостойкого материала позволяет перекачивать и измельчать навозные стоки с содержанием длинных волокон, соломы и твердого вещества до 12%. Насосы нечувствительны к посторонним предметам.

Применение:

  1. Мобильные и стационарные трансфертные насосы для перекачки навоза из одной лагуны в другую на большие расстояния;
  2. Насосы для перекачки при наличии большого перепада высот;
  3. Для внесения навоза и отходов с помощью гибких шлангов и оросительной техники;
  4. Используются с самоходными дождевальными установками со специальной консолью ASG;
  5. Для монтажа на бочках по перевозке жидкого навоза;
  6. Биогазовые установки;
  7. Насосы для промывки трубопроводов и навозных каналов.

Характеристики самовсасывающих центробежных насосов:

Модель насоса
Рабочее колесо / лопасти
Производи-тельность, м3
Высота подъема, м
Мощность привода
Макс. частота вращения привода
(мин.-1)
Насосы серии SМ  с приводом от ВОМ трактора
SM 540 L4
41´263/4
40-200
95-70
65
1450
SM 540 L4-M
41´230/4
40-200
72-52
45
1450

Насосы серии SX 1000 с приводом от ВОМ трактора
SX 1000
41´348/4
60-300
140-102
130
1000
Насосы серии SX 2000 для дизельной насосной станции
SX 2000
41´348/4
60-300
140-102
130
2000

Насосы серии SX 2600 с электродвигателем
E15/ SX2600
36´300/4
30-140
30-10
15
1460
E22/ SX2600
41´348/4
30-240
43-23
22
1465
E30/ SX2600
41x348/4
30-240
43-23
30
1472

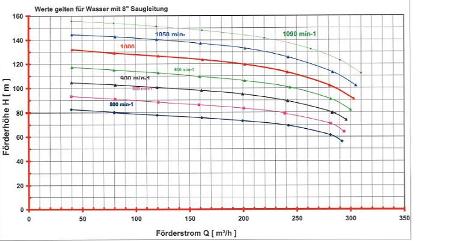

Рабочие характеристики для насосов  SX 1000: высота напора в зависимости от мощности насоса и производительности в куб. м.

nasos31

Варианты монтажа насосов:

nasos25 nasos26 nasos32
SM 540, SX 1000 –
на подъемной раме для
гидравлической трехточечной
тракторной навески.
SM 540, SX 1000 – на тележке
SX 2600 на станине с
электродвигателем

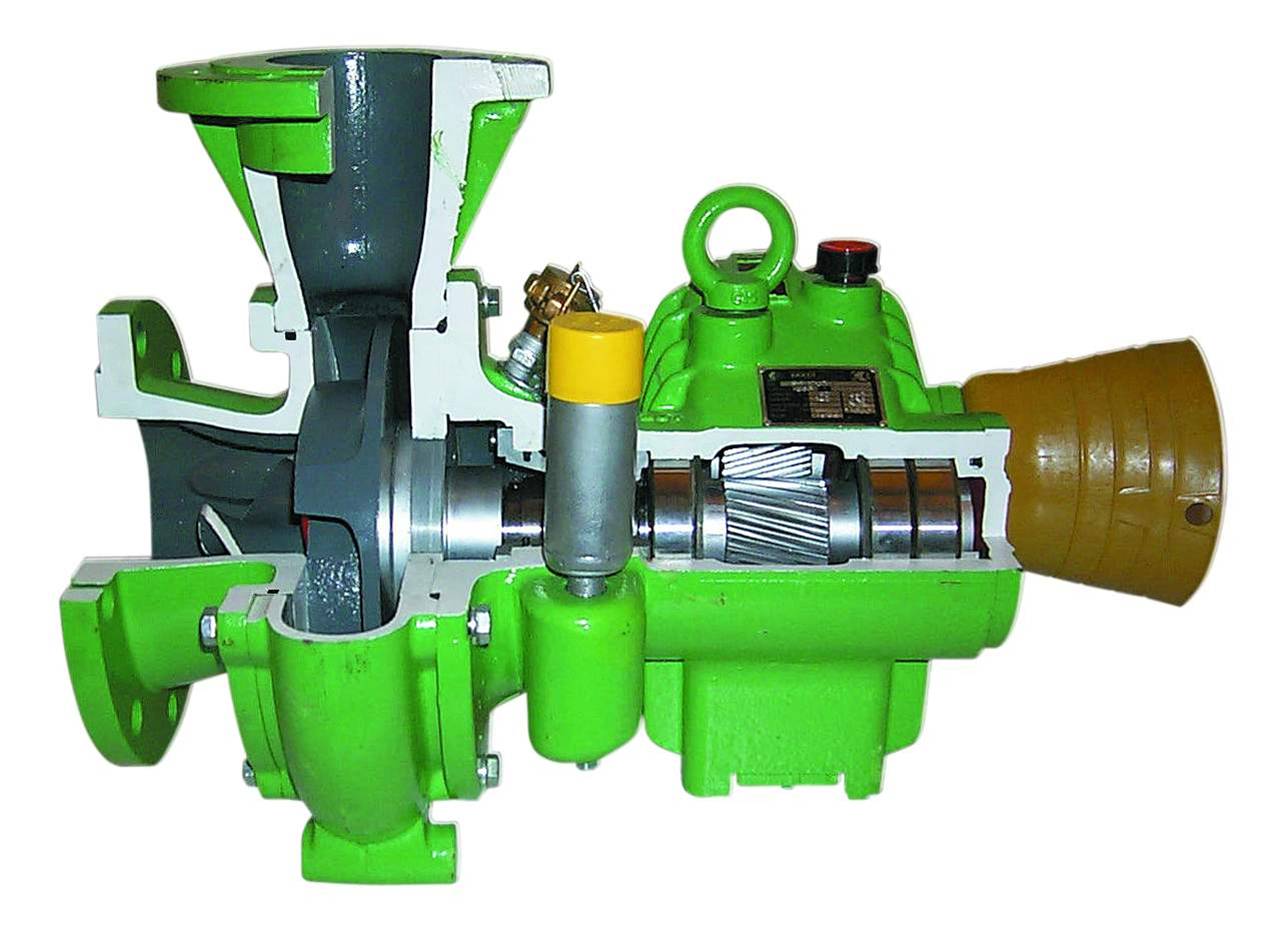

Рабочее колесо

nasos29
Изготавливается из специального износостойкого материала.
Геометрия резания оптимизирована для соломы и травы.
Оптимальное всасывание соломы травы с тянущим резом.
Открытое рабочее колесо для густых жидкостей двойного действия обеспечивает свободный проход.

Самовсасывающее устройство для центробежного шламового насоса может быть:

  • -Механическое;
  • -Гидравлическое;
  • -Электромеханическое.

Автоматическое устройство закачки для центробежных насосов

nasos21



































  1. работает без ручного приведения задвижки в действие
  2. быстрое, автоматическое наполнение всасывающего трубопровода
  3. после процесса заполнения устройство отключается как только насос начинает качать.

Автоматическое регулирование давления в напорной магистрали центробежных насосов:

nasos33 Для поддержания постоянного напора в напорных магистралях может устанавливаться автоматический регулятор давления.

Насосы серии SM и SX могут комплектоваться пультом управления с полным комплексом защит, тревожной сигнализацией, возможностью интервальной работы и контролем уровня.

Преимущества самовсасывающих центробежных шламовых насосов от группы компаний «EcoStar»:

  1. Гарантия на насосы – 2 года.
  2. Корпус насоса разработан для вязких сред с предотвращением забивания.
  3. Режущие пластины из высокопрочного материала разработаны для тянущего реза и регулируются для настройки рабочего зазора.
  4. Впускной патрубок создает высокий всасывающий эффект и предотвращает турбулентность.
  5. Двойное торцевое уплотнение вала с масляной камерой на весь срок эксплуатации.
  6. Редуктор насоса компактный с оптимальными характеристиками для перекачки навоза.
  7. Очень высокие показатели по сравнению с другими моделями: высота напора до 140 м, производительность до 300 куб.м в час.
  8. Возможна опция полностью автоматическое заполнение линии всасывания.
  9. Широкий напорный канал дает возможность свободного прохождения густого шлама без образования пробок.
  10. Насосы очень надежны и не нуждаются в постоянном ежедневном обслуживании. Специальное обучение персонала для работы не требуется.
Области применения самовсасывающих насосов от группы компаний «EcoStar» в различных отраслях промышленности и в сельском хозяйстве:

-Применение в сельском хозяйстве в животноводческих фермах и комплексах:

nasos24
-В технологиях для производства биогаза и биоэтанола с использованием насоса для перекачки жидкой фракции – браги и фугата до и после процесса сбраживания;
-В технологиях для переработки отходов боен мясокомбинатов с использованием насоса для перекачки отходов бойни и мясо-жирового участка.  Для строительства очистных сооружений мясокомбинатов с использованием насоса для перекачки технической и грязной воды;
-В технологиях для строительства локальных очистных сооружений и повышенной очистки отходов с использованием насоса для перекачки технической и грязной воды;
-В технологиях целлюлозной и бумажной промышленности с использованием насоса для перекачки отходов подготовки технической массы, осадков и шлама;
-В технологиях по обезвоживание пивной дробины на пивоварнях с использованием насоса для перекачки жидкой фракции – пивной дробины до и после процесса сбраживания;
-В технологиях для переработки жидких отходов спиртового производства (спиртовой барды) с использованием насоса для перекачки жидкой фракции – браги и фугата до и после процесса сбраживания;
-В технологиях для для переработки отходов при производстве изделий из картофеля (картофельной пульпы) с использованием насоса для перекачки картофельной пульпы после механической очистки картофеля.

Презентации:

  1. Самовсасывающий центробежный насос для перекачки навоза.

Коммерческие ценовые предложения по поставке технологий и оборудования:

  1. Насос для перекачки на большие расстояния отходов производства от КНС в лагуну и заполнение цистерн. Самовсасывающий центробежный шламовый насос с приводом от трактора  мощностью 65 кВт с автоматическим регулятором давления. Модель насоса SМ 540.
  2. Насос для перекачки на большие расстояния отходов производства от КНС в лагуну и подачу навоза с содержанием сухих веществ к оросительным дождевальным установкам. Самовсасывающий центробежный шламовый насос с приводом от трактора  мощностью 130 кВт с автоматическим регулятором давления. Модель насоса SX1000.
  3. Насос для перекачки на большие расстояния отходов производства от КНС  в резервуар и заполнение цистерн. Стационарный самовсасывающий центробежный шламовый насос с электродвигателем  мощностью 15 кВт с автоматическим регулятором давления. Модель насоса E15/ SX2600.
  4. Насос для перекачки на большие расстояния отходов производства от КНС и подачу навоза с содержанием сухих веществ к оросительным дождевальным установкам. Стационарный самовсасывающий центробежный шламовый насос с электродвигателем  мощностью 30 кВт с автоматическим регулятором давления. Модель насоса E30/ SX2600.
