Оросительная техника барабанного типа

Просмотров: 197341

Компания BAUER является общепризнанным мировым лидером по производству оросительной техники барабанного типа. В номенклатуре выпуска имеется более 130 моделей. Вся продукция тщательно спроектирована, произведена и подвергается системе постоянного контроля качества.

Назначение:

Rainstar является универсальным поливочным агрегатом, пригодным для полей различной длины и ширины. Он прекрасно подходит для полива зерновых, полевых культур, корнеплодов и плантаций овощей, а также зеленых насаждений любых видов.

Схема орошения полей с помощью дождевальной установки барабанного типа

rain1

Модели выпускаемых оросительных установок барабанного типа

№
Модель
Модели
Высота
Ширина
Диаметр шланга
Длина шланга
Радиус
полива, м
Объем воды, м3
Цена Евро Exw без НДС
1
3
1 400
1 350
50-55
110-160
40-67
3,2-8,2
От 5 500
2
3
1 690
1 730
55-63
125-170
50-75
3,2-8,2
От 7 300
3
8
2 320
1 900
65-75
220-300
30-60
4,5-11
От 11 900
4
3
3 320
2 340
90-100
400-450
50-70
4,5-11
От 17 400
5
3
3 442
2 540
100-120
370-540
50-70
4,5-11
От 21 200
6
8
2 600
1 950
65-85
220-350
53-90
4,5-11
От 13 000
7
7
2 840
1 950
75-90
260-350
53-90
4,5-11
От 14 700
8
8
2 840
2 267
75-90
270-350
53-90
3,5-11
От 15 900
9
8
3 140
2 298
75-90
330-450
53-87
3,5-11
От 16 400
10
7
3 180
2 298
90-100
350-450
53-90
3,5-11
От 19 900
11
7
3 480
2 530
90-110
350-450
54-112
4,5-11
От 23 200
12
7
3 480
2 560
100-120
350-450
54-115
4,5-11
От 26 500
13
8
3 530
2 560
100-125
310-520
54-116
4,5-11
От 27 000
14
10
3 730
2 670
100-125
370-590
54-118
4,5-11
От 28 800
15
10
4 070
2 670
110-140
450-650
58-118
4,5-11
От 33 600
16
4
3 800
3 000
110-140
460-700
58-118
4,5-11
От 43 200
17
11
4 190
2 670
110-140
430-750
112-138
4,5-11
От 49 500
18
11
4 020
3070
110-140
430-750
112-138
4,5-11
От 49 800
19
11
4 155
2 870
110-140
430-750
112-138
4,5-11
От 53 200
Всего моделей
137


Каждый из 137 моделей оросительной техники барабанного типа имеет индивидуальные параметры - это длина шланга, используемый диаметр шланга, устанавливаемый дальнобойный разбрызгиватель, форсунки для разбрызгивателя, ширина полива, необходимый максимальный объем воды для полива.

Для выбора оптимальной модели Rainstar по производительности и стоимости необходимо определиться:

  1. Каких размеров поля планируется поливать – для определения максимальной длины шланга?
  2. Какую площадь планируется поливать в неделю – для определения диаметра шланга?
  3. Какую ширину поля планируется орошать за один проход – для определения модели дальнобойного разбрызгивателя и форсунок к нему?
  4. Какие культуры планируется поливать – для определения моделей распылителей для штанги?
  5. Планируется ли в перспективе использование данной установки для внесения навоза?
  6. Планируется ли расширение поливаемых полей в планируемом будущем?

При выборе модели установки и разбрызгивателя необходимо исходить, что чем меньше диаметр, тем больше необходим напор воды для прокачки определенного объема.

Потери давления при длине шланга 400 м и необходимости перекачки 70 кубических метров в час:

  • - Диаметр трубы 50 мм - потеря давления 656 м;
  • - Диаметр трубы 75 мм - потеря давления 93 м;
  • - Диаметр трубы 100 мм - потеря давления 23 м;
  • - Диаметр трубы 130 мм - потеря давления 6 м.

Исходя из вышеприведенного использование шланга диаметром 75 мм экономически неоправданно. Шланг 50 мм не выдержит давления в 65 атмосфер. По данной причине BAUER выпускает такую широкую линейку RainStar.

Rain2 Rain3
Rain4 Rain5

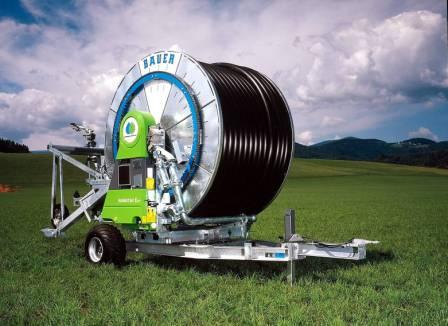

Rain6 rain7
Rain8 Rain9
Rain10 Rain11
Rain12

Комплектация установок:

  1. Установка барабанного типа
  2. Консольная штанга
  3. Тележка для полива
  4. Дальнобойный разбрызгиватель



Преимущества оросительных установок барабанного типа BAUER:

  1. BAUER выпускает очень широкую линейку оросительных установок барабанного типа – от полива футбольного поля до земельных участков площадью несколько десятков гектар.
  2. Использование различных типов опций позволяет выпускать установки, как эконом класса с ручным приводом без гидравлики, так и высокотехнологичные - бизнес класса.
  3. Использование новой разработанной турбины уменьшает собственное потребление энергии напора воды на 2 атмосферы, чем у предыдущих моделей. Это позволяет экономить на мощности используемых насосов до 2 000 Евро в год.
  4. RainStar можно использовать как для полива водой так, и для внесения навозных стоков. Для этого необходимо доукомплектовать установку дополнительным дизельным приводом.
  5. Установки имеет простую, удобную систему управления. Пульт управления удобен, безопасен и прост в обращении;
  6. Установки очень надежны и не нуждаются в постоянном ежедневном обслуживании. Специальное обучение персонала для работы не требуется.



Области применения установок барабанного типа BAUER Group сельском хозяйстве:

  1. Применение для орошения полей (4-1);
  2. Для внесения навоза на поля (4-2).
