Консольная тележка (штатив штанги) для оросительной техники RainStar

Компания BAUER, имеющая 80-летний опыт в производстве и проектировании оросительной техники, является общепризнанным мировым лидером. В номенклатуре выпуска имеется более 130 моделей установок и 6 моделей консольных тележек к ним. Вся продукция тщательно спроектирована, произведена и подвергается системе постоянного контроля качества.

Rain13 Rain9

Назначение:

Консольная тележка является универсальным приспособлением для установок барабанного типа Rainstar и предназначена для полива различных длин и ширин полей. Он прекрасно подходит для мягкого орошения злаковых и полевых культур, корнеплодов, овощных плантаций и зеленых насаждений всех видов. Полив с помощью консольной тележки позволяет получить мелкодисперсное распыление воды не повреждающее растения.

Технические характеристики:

Штанга AS 26 состоит из основной секции и по 3 секции с каждой стороны, прикрепляемых к основной штанге. Рекомендуется к использованию с RainStar Т41, Т51, Т61, Т32, Т42, 65 ТХ. В зависимости от использования различных типов форсунок ширина полива может быть: 34 или 36 метров.

Штанга AS 32 состоит из основной секции и по 4 секции с каждой стороны прикрепляемых к основной. Рекомендуется к использованию с RainStar Т41, Т51,Т61, Т32, Т42. В зависимости от использования различных типов форсунок ширина полива может быть: 44, 46 или 50 метров

Штанга AS 50 состоит из основной секции и по 5 секций с каждой стороны прикрепляемой к основной. Рекомендуется к использованию с RainStar Е11 - Е51. В зависимости от использования различных типов форсунок ширина полива может быть: 58, 62 или 72 метра



Описание штатива:

Основными его узлами являются трехколесное шасси и центральная опора, на которую устанавливается качающаяся штанга. При боковом креплении штатива к установке Rainstar используется 4-х колесная тележка.

Центральным узлом установки является штанга. Штанга имеет укрепленную на качающемся подвесе центральную часть и по 5 (для AS 50) поддерживаемых тросами секций с каждой стороны. Первые 4 секции сделаны откидными, а конечная секция вставляется в качающуюся штангу. Ветровая защита обеспечивает устойчивость штанги в горизонтальном положении. Для минимизации веса и обеспечения устойчивости секции и ветровая защита изготовлены из стали и алюминия.

Основная модель штанги оснащается полу- и полноповоротными форсунками Senninger. Для ширины орошения до 72 м (для AS 50) устанавливаются дополнительные форсунки на торцах штанг. Для мягкого полива вместо форсунок Senninger необходимо использовать распылители R3000. В форсунке R3000 ротатор с вращающейся пластиной обеспечивает широкий радиус и низкую интенсивность орошения в условиях ветреной погоды и тяжелых грунтов.

Для внесения навозных стоков возможно оснащение специальными форсунками. Жидкость поступает в камеру форсунки, приводится во вращательное движение и, вращаясь, выходит из форсунки. Нижняя плита обеспечивает равномерность распределения. Диаметр форсунки: 30 мм (1,18")

22 23 24
Распылительная форсунка R3000
Поворотная форсунка Senninger и
боковая форсунки
Форсунка для навоза

Вытягивание штатива штанги от Rainstar в поле производится при помощи прикрепленных к тележке крюков.

Втягивание производит сама установка BAUER Rainstar намоткой шланга. Скорость втягивания регулируется бесступенчато. Она выставляется на блоке EcoStar, индицируется на дисплее и может составлять от 8 до 150 м/ч в зависимости от давления и необходимого объема полива. Давление воды на установке не должно превышать 11 бар. В конце полосы орошения установка автоматически отключается при помощи скобы отключения.

25 26 27
Вытягивание штанги
Втягивание штанги
Гидроподъем штанги на 2.5 м

Для обработки высоких культур AS 50 можно оснастить гидравлическим регулятором высоты. При помощи ручного гидравлического насоса штангу можно поднять на высоту пролета до 2,5 м. Для подачи воды подключается промежуточный удлинитель шланга.

Вращающееся устройство на 360 градусов позволяет проходить без остановки участки полей со столбами, деревьями и другими препятствиями..

После отключения секции складываются и крепятся слева и справа на консолях поддержки. Задние опоры Rainstar втягиваются гидравликой. При этом штатив автоматически приподнимается и переводится в транспортное положение.

Скорость движения на дорогах не должна превышать 10 км/ч. Необходимо учитывать, что при транспортировке установки со штативом штанги требуется увеличенная ширина проезда.

Стандартная комплектация при поставке:
Консольная тележка
Дополнительная комплектация при поставке:
Комплект форсунок Senninger.
Ротационные форсунки.
Блок концевых высоконапорных форсунок.
Вращающее устройство на 360°.
Гидравлический подъемник для высоты дорожного просвета 1,5 - 2,5 м.
Дополнительная оплата за шины большого размера.

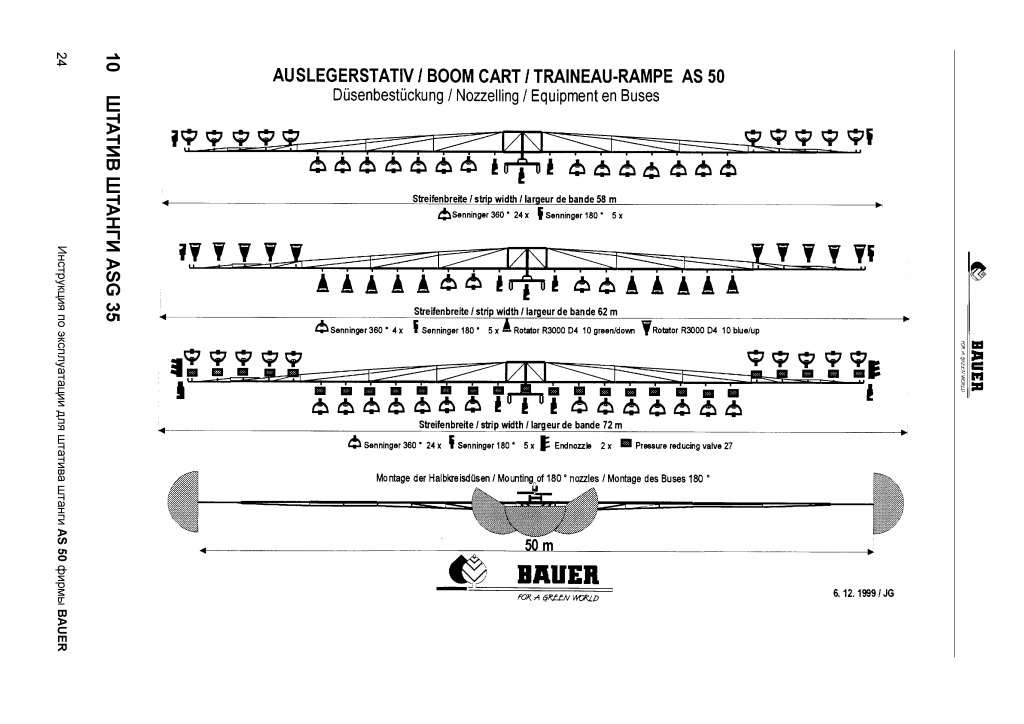

Схема расположения различных типов форсунок на штанге AS 50

28

Rain12

Преимущества консольных тележек RainStar:

  • -Для крупных предприятий СПК - для проведения мягкого полива на участках, где использование широкозахватной оросительной техники не рентабельно.
  • -Является незаменимой для фермеров, выращивающих овощи.
  • -Цена – от 20 000 до 34 000 Евро.
