Компания BAUER, имеющая 80-летний опыт в производстве и проектировании оросительной техники, является общепризнанным мировым лидером. В номенклатуре выпуска имеется более 130 моделей установок и 6 моделей консольных тележек к ним. Вся продукция тщательно спроектирована, произведена и подвергается системе постоянного контроля качества.

RainBoy	Rainstar Е41

Заводы по серийному производству установок барабанного типа BAUER расположены в Австрии, Словакии, Бразилии и Китае. Все модели выпускаются большими партиями на современных автоматических линиях.

Описание работы установок барабанного типа.

Основными узлами агрегата являются двухколесная тележка для размещения барабана, барабан со специальной полиэтиленовой трубой РЕ, многофункциональная компактная коробка передач, турбина, идеально подходящая для высоких культур арочная тележка с широкозахватной пушкой BAUER, консольная тележка для мягкого полива.

Серийное производство	Оцинковка комплектующих изделий	Тип шасси: двухосный тандем

Горячая оцинковка барабана, ходовой тележки, поворотной платформы дают оптимальную защиту от коррозии и гарантируют очень высокий срок эксплуатации изделий в условиях повышенной влажности. После длительной эксплуатации сохранятся товарный вид.

В зависимости от модели и веса установки могут использоваться различные типы шасси: одноосные, двухосные или двухосный тандем. Использование различных типов шасси и ширина шин определяется условиями эксплуатации: распределение веса и давления на почву. Покупатель может заказать более широкие шины, чем предлагаемые в основной комплектации.

Труба PE BAUER	Направляющая каретка для укладки трубы на барабан	Укладчик трубы в борозду (опция)

Полиэтиленовая труба производится из самых современных материалов на заводе BAUER. Для каждой модели RainStar изготавливается собственная труба РЕ определенной длины, диаметра и толщины стенок. Для предотвращения растяжения трубы при намотке на барабан и подтягивании тележки толщина стенки определяется расчетами. Чем длиннее труба, тем толще стенка. Один конец трубы закрепляется на барабане и связан через его ось со штуцером подачи воды. Другой конец трубы подсоединяется к тележке.

Направляющая каретка, передвигаемая червячным валом, обеспечивает укладку витков полиэтиленовой трубы для всех слоев намотки. Электронный блок EcoStar 4000 S обеспечивает постоянство скорости втягивания полиэтиленовой трубы независимо от количества уложенных слоев и длины остающегося снаружи отрезка трубы. В конце отрезка полива система автоматически отключает привод.

Для укладки трубы строго в борозду используется укладчик. При втягивании трубы – она строго идет по борозде, не повреждая посаженные растения.

Привод от турбины	Коробка передач	Цепной привод

Сердцем агрегата Rainstar является полнопоточная турбина, приводящая во вращение барабан для намотки шланга энергией потока проходящей через нее воды. Она обеспечивает высокую скорость наматывания трубы даже при давлении воды до 3 бар. Минимальные потери давления при водосберегающем поливе с небольшой нормой осадков позволяют значительно экономить денежные средства на работе напорных насосов. Это обеспечивает установленная вариационная форсунка, подающая поток воды непосредственно на крыльчатку. Ее работа регулируется EcoStar. Турбина в значительной степени нечувствительна к загрязнениям воды и обладает оптимальным коэффициентом полезного действия. Вал привода изготовлен из нержавеющих материалов. Регулирующие кулачки внутри турбины покрыты износостойким резиновым слоем. Подшипники приводного вала имеют скользящие уплотнения, не требующие ухода. Турбина имеет большой рабочий диапазон - обороты крыльчатки регулируются с очень точной установкой от 150 до 650 об/мин. Максимальное давление подачи воды на Rainstar до 11 бар. Тяговое усилие турбины снимается с маховика и через клиноременную передачу передается на коробку переключения скоростей фирмы BAUER, от коробки на цепной привод барабана. Компания BAUER производит 5 различных типов турбин для установки на различных моделях RainStar.

Ленточный тормоз предотвращает движение барабана в отключенном состоянии или при резком натяжении полиэтиленовой трубе (заклинивании). При выпуске трубы ленточный тормоз и заполненная маслом коробка передач, своим тормозящим воздействием на барабан способствуют равномерному разматыванию трубы.

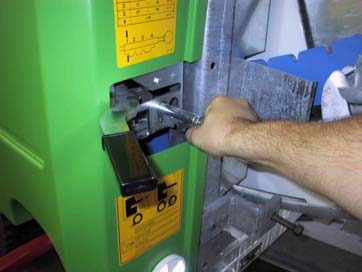

Коробка передач фирмы BAUER – изменяет обороты турбины, передаваемые через цепную передачу на барабан в соответствии с необходимой скоростью полива. Коробка имеет 4 передачи. Привод цепной передачи на барабан включается зубчатой муфтой. Четырехступенчатая коробка передач позволяет производить точное согласование скорости втягивания с условиями выполняемых работ. Благодаря этому можно получить следующие скорости втягивания:

Для цепного привода используется цепь для передачи тяжелых усилий. Зубчатые сегменты барабана изготавливаются с очень высокой точностью с помощью лазеров. Это позволяет очень точно и равномерно распределить передаваемое усилие на барабан и обеспечить долговечную эксплуатацию.

Пульт управления EcoStar	Солнечные батареи	Устройство отключения

Скорость втягивания регулируется бесступенчато с помощью блока управления EcoStar 4000. Она отображается на его дисплее и, в зависимости от потока и давления воды, может составлять от 8 до 150 м/ч. Дополнительной опцией является установка блока управления EcoStar 4200 с функциями передачи данных на сотовый телефон и управление работой RainStar с сотового телефона.

СТАНДАРТНАЯ ИНДИКАЦИЯ ( РАБОЧИЙ РЕЖИМ )

В первой строке выводится требуемая скорость втягивания, ее можно изменить в любой момент, в том числе и во время полива (установка по умолчанию 30 м/ч).

Вторая строка показывает время (в часах и минутах) до окончания полива, включая предварительный и дополнительный полив. Эту длительность можно считать в любой момент во время полива.

В третьей строке показывается длина проложенной по грунту полиэтиленовой трубы

В четвертой строке выводится время предварительного и дополнительного полива в минутах. Если число мигает, значит, именно в этот момент происходит предварительное или дополнительное орошение

Энергопитание блока питания производится от солнечных батарей. При поставке с завода устанавливается солнечная батарея на 12 В, 4 Вт. Для оптимального выделения мощности солнечную батарею нужно время от времени протирать мягкой тряпочкой с бытовым моющим средством.

Привод установки Rainstar по требованиям техники безопасности оснащен устройством аварийной остановки и стояночным тормозом. Устройство аварийной остановки вручную отключает весь привод. Защиту привода можно отключить только в том случае, если подача воды на установку прекращена, а натяжение полиэтиленовой трубы ослаблено.

Нет необходимости в постоянном присутствии специалиста при работе установки, если она оснащена устройствами отключения и безопасности. Отключение срабатывает:

• - когда тележка дождевальной установки подходит к барабану и давит на скобу отключения;
• - когда витки трубы на барабане укладываются неправильно.

Предохранительные клапана отключения	Привод от ВОМ	Привод от дополнительного двигателя

Предохранительный клапан отключения по высокому давлению отключает подачу воды к агрегату в конце полосы полива или при вынужденной остановке поливочной тележки. При закрытии клапана - давление в системе подачи растет. По этой причине клапан отключения по высокому давлению можно использовать только в комбинации с автоматическим устройством отключения насоса либо при наличии разветвленной сети подачи к нескольким агрегатам RainStar. Перед повторным стартом клапан снова открывается с помощью электронной системы.

Предохранительный клапан отключения по низкому давлению открывается в конце полосы полива, выбрасывая наружу большое количество воды. Это приводит к резкому падению давления в системе подачи (приблизительно наполовину по отношению к первоначальному значению). При падении давления происходит отключение насосного блока и прекращается подача воды. Такой клапан может быть использован только в комбинации с автоматическим устройством отключения насоса.

Комбинированное отключение объединяет в единую систему отключение по высокому и низкому давлению. Двойная система питания позволяет производить отключение в конце полосы полива как по превышению, так и по понижению давления.

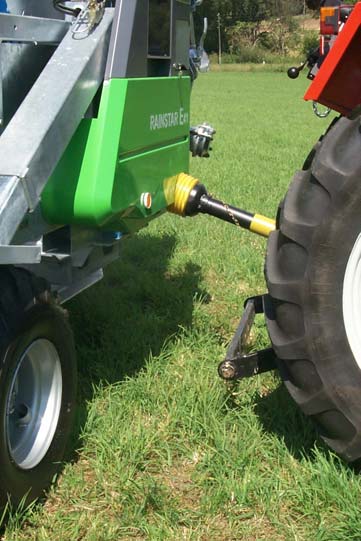

Привод через карданный вал (ВОМ) от трактора используется при необходимости намотки полиэтиленовой трубы в тех случаях, когда вследствие выпадения осадков продолжение орошения не имеет смысла. Намотку следует производить только при наличии воды в трубе (для сохранения овальности полиэтиленовой трубы).

Привод от дополнительно устанавливаемого дизельного двигателя используется для внесения на поля навозных стоков для ускорения намотки трубы на барабан. Объем внесения на поля навозных стоков в 2 раза ниже, чем используемый объем воды при поливе. В данном случае скорость намотки может составлять до 350 м/час.

Гидравлическое поворотное устройство	Опоры	Насос для продува шлангов

Гидравлическое опорное устройство позволяет производить поворот платформы на любой необходимый угол. Привод осуществляется гидравлическим двигателем через зубчатую передачу.

Гидравлические опоры устанавливаются под плоским углом для создания направляющего усилия на центр Rainstar. Раздельное управление надежно фиксируют установку при неровностях поверхности на различных типах грунтов. Все это не позволяет установке сдвинуться с места при размотке шланга.

Насос для продува шлангов. Перед наступлением морозов необходимо с агрегата слить воду. Для этого предназначается компрессор с производительностью по воздуху не менее 500 л и давлением 1,5 бар. Для выдувания воздуха полиэтиленовую трубу выпускать не следует, она должна оставаться на барабане. Выпуск полиэтиленовой трубы после слива перед морозами приводит в большинстве случаев к повышению овальности трубы и к дефектной намотке на барабан. Для выдувания используется пластмассовый шарик.

При использования RainStar для внесения навоза на поля, продув системы необходимо проводить ежедневно.

Арочная тележка	Консольная штанга для мягкого полива	Разбрызгиватель

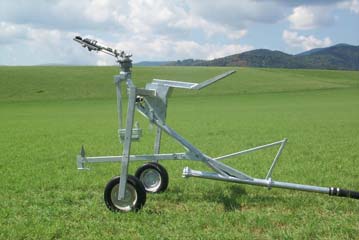

Арочная тележка с размещенной дальнобойным разбрызгивателем производит непосредственный полив.

Разбрызгиватель подбирается на основании рекомендуемых диапазонов форсунок на определенную модель RainStar. В зависимости от размера форсунки и рабочего давления в системе определяется ширина полива.

Консольная штанга предназначена для проведения мягкого полива овощей.

Преимущества оросительных установок барабанного типа BAUER:

1. BAUER выпускает очень широкую линейку оросительных установок барабанного типа – от полива футбольного поля до земельных участков площадью несколько десятков гектар.
2. Использование различных типов опций позволяет выпускать установки, как эконом класса с ручным приводом без гидравлики, так и высокотехнологичные - бизнес класса.
3. Использование новой разработанной турбины позволяет работать при рабочем давлении на 2 атмосферы ниже, чем у других турбин. На старых моделях мощность напора воды терялась на потребление энергии напора самой турбиной. Это позволяет экономить на мощности используемых насосов до 2 000 Евро в год.
4. RainStar можно использовать как для полива водой так, и внесение навозных стоков. Для этих целей необходима установка дополнительного привода и замены дальнобойного разбрызгивателя для воды на разбрызгиватель для навоза.
5. 80-летний опыт BAUER в производстве и проектировании оросительной техники
6. Установки имеет простую, удобную систему управления. Пульт управления удобен, безопасен и прост в обращении;
7. Установки очень надежны и не нуждаются в постоянном ежедневном обслуживании. Специальное обучение персонала для работы не требуется.

Области применения установок барабанного типа BAUER Group сельском хозяйстве:

1. Применение для орошения полей (4-1);
2. Для внесения навоза на поля (4-2).
